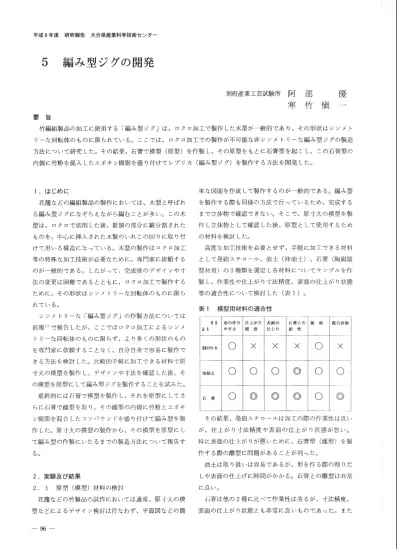

平成6年度 研究報告 大発展産業科学技術センター
5 編み型ジグの開発
別府産業工芸試験所 阿 部
優寒 竹▲ 慎 一
要 旨
竹編組製品の加工に使用する「編み塾ジグ」ほ、ロタロ加工で製作した本塁が一般的であり、 その形状はシンメト
リーな回転体のものに限られている。ここでほ旬 ロクロ加工での製作が不可能な非シンメトリーな編み型ジグの製造
方法について研究した。その結果、石膏で模型（原型）を作製し その原型をもとに石膏塾を起こし、この石膏型の
内側に竹粉を混入Lたエポキシ樹脂を盛り付けてレプリカ（編み型ジグ）を製作する方法を開発Lた。
単な図面を作成して製作するのが一般的である。編み型
を製作する際も同様の方法で行っているため、完成する
まで立体物で確認できない。そこで、原寸大の模型を製
作し立体物として確認Lた後、原型として旋用するため
の材料を検討した。
高度な加工技術を必要とせず、手軽に加工できる材料
とLて発砲スチ㌢∵ル、油土（桂油土）、上 石膏（陶磁器
墾材′ 郡 の3饗額を選定し各材料につ心てサンプルを作
製し、作業性や仕上がり寸法精度、表面の仕上がり状態 等の適合性について検討した（衰1）。
泰頂 模型済材料の適資性
牒。亘まにめに
花籠などの編縫製品の製作においては、木型と呼ばれ
る編み型ジグになぞらえながら編むことが多い。この木
型ほ、ロタロで切削した後、数個の部分に耗分割された
ものを、中心に挿入された木製のいれこの回りに取り付
げて用いる構造になっている。木型の製作はブタロ加工
等の特殊な加工技術が必要なために、 専門家に依察する
のが一般約である。したがって、完成後のデザインや寸
法の変更は褒難であるとともに、ロタロ加工で製作する
ために、その形状はシンメトリーな回転体のものに限ら
れている。
シンメトリー十な「編み型ジグ」の作製方法については
前報1）で報告したが、ここでほロタロ加工によるシンメ
トリーな回転体のものに限らず、より多くの形状のもの
を専門家に成績することなく一っ 自分自身で容易に製作で
きる方法を検討した。比転成手軽に加工できる材料で原
寸大の模型を製作し．デザインや寸法を確認した後、そ
の模型を原型にして編み塾ジグを製作することを試みた。
最終的にほ石膏で模型を製作し それを原型にしてさ
らに石膏で雌塾を取り、その建塑の内側に竹粉とエポキ
シ樹脂を混合したコンパウソドを盛り付けて編み型を製
作した。原寸大の模型の製作から、その模型を原型にし
て編み型の作製にいたるまでの製造方法について報告す
る。
＋ 弓
丁⋮⋮⋮丁㌻
㌶一
C
︶
㌦
の
と牲
X
帝
石灘
Ⅳ r ∼． L ︻ L F L ﹀⊥− r
イ
■
⊥、∴∴∵
やすさ
∼ ＼J
仕上がり
精 度 1 j j
、∴二
総合評塞
、
1
◆
＼、
丁≠
1
十、
言二
〇
︷ン上
L
ノ甚．§﹁≡，∃弓
1
≦
1
∵∵
石 膏
その結果、発砲スチロールは加工の際の作業性は艮い
が、仕上がり寸法精度や表面の仕上がり状態が誓い。
特に表面の仕上がりが悪いために、石膏型（雌塾）を製
作する際の離塾に問題があることが判った。
油土は取り扱いは容易であるが、形を作る際の削りだ
しや表面の仕上げに時間がかかる。石膏との離型は非常
に良い。
石膏は他の2種に比べて作業性は劣るが、富 寸法精度、
表面の仕上がり状態とも非常に良いものであった。また
26 実験及び結果
2。1 原型（模型）材料の検討
花寵などの竹製品の試作においては通常、原寸大の模
型などによるデザイン検討は行なわず、平面図などの簡
平成6年虔 研究報告 大分県産業科学技術センター
2，3 石膏塾（雌型）の作製
石膏を流すための合板枠の表面に離型用のワセリソを
すり込み、原型を枠に固定した。石膏型を縦に2分割し
て原型を取り出すために、原型の縦半分の位置まで石膏
を流し込み、硬化後、石膏面に離塾のためのワセリソを
塗布し、残りの部分に石膏を流し込み2っ割りの雌型を
作製した。硬化終了直後、原型を石膏型からはずし、気
泡等による表面の荒れを調整した後、室内で放置乾燥
した（写真3）。
石膏との離塑も離型剤を使用することにより良好であっ
た。
以上の結果、ここでは原型用材料として石膏を採用す
ることとした。
2。2 原型（模型）の作製
石膏での原型の作製はシンメトリーな回転体の場合、
横置きや縦置きのトリメで作れるが、ここでは非シンメ
トリーな形状の製作であり、その製作は削り出しの手法
で行った。削り出しで作製する場合、通常は石膏のブロッ
クを作り、それを削るのが一般的であるが形を正確に作
るのが難しい。ここでは、原型の形状に合わせて合板で
型枠を作り、隙間に石膏を盛り付け、余分な石膏を枠を
ガイドにして削る方法を試みた。
原型のロ部と底部の形に合わせて、厚さ10mmの合板
を切り抜いたものと、原型を縦方向に8分割した断面図
に合わせて同様に合板を切り抜いたものを組み立てて、
原型の輪郭となる型枠を作製した（写真1）。石膏を水
に溶きマヨネ【ズ状になったものを型枠に盛り付けて大
まかな形を作り、乾燥後、て 金ノコの刃をダライソダーで
削り原型の形に調整したもので、合板の型枠をガイドに
しながら削って形を整えた。最終仕上げにサソドペーパー
で水研ぎした後、室内に放置し養生Lた（写真2）。
完成した原型を使って石膏型（雌型）を作製するため
表面に範型用の加里石鹸を塗布した。
写真3 石膏型（雌型）
乾燥後、石膏表面の補強と離型剤の吸い込みを防止す
る目的で、表面にラッカー塗装をした。その後、シリコ
ソ系離型剤（モルドストリッパー）を塗布し樹脂を盛り
付ける前の状態に調整Lた。
2。4 樹月旨型の作製
樹脂型の製作は昨年度の研究で開発した、エポキシ樹
脂に竹粉を混入した複合材料で作製した。
硬化剤を含む樹脂重量100部に対して竹粉30部を
加え混合した後、石膏表面に約6閻序でこの混練物を薬
サジで盛り付∈サ、約15時間後に石膏型から取出し放置
乾燥Lた。
編み塑は竹ヒゴを編み付けて籠が完成した後、籠の内
側で分解して取り出すために、樹脂塑は最終的には胴引
きノコで綻方向に切断L、5分割した（写真4）。
写真頂 型枠
写真4 分割Lた樹脂型
写真2 原型（模型）
平成6年度 研究報告 大分県産業科学技術センター
3．まと￠
従来のロクロ加工で製作したシソメトリーな回転体の
形状をした編み塾ジグに限らず、より多くの形状の編み
塾ジグの製造方法について検討した。その結果以下のこ
とが明らかになった。
1凸 原型の作製は発砲スチロ… ル、油粘土、石膏の3
穫賢の材料を検討した結果、石膏が寸法精度や表面
2。石膏を削り出して原型を作製することにより、非
シンメトリーな形状の編みジグの作製が可能である。
3．実寸大の模型（原型）を作製した後、編みジグを
製作するため、模型の作製段階でデザイン等の変更
が可能となる。
参考：藍献
の仕上げ加工が容易なことから最適であることが判っ 1）平成5年度大分県産業科学技術センタ叫研究報告書
予・．、
